Комплект анкерный А5
Комплект анкерный А5 (далее комплект, платформа) предназначен для замыкания реактивных усилий на грузовую платформу с бетонными блоками при проведении штамповых испытаний согласно ГОСТ 20276.
Состав комплекта
| Платформа 400 | 1 шт |
| Комплект крепёжных изделий |
Технические характеристики

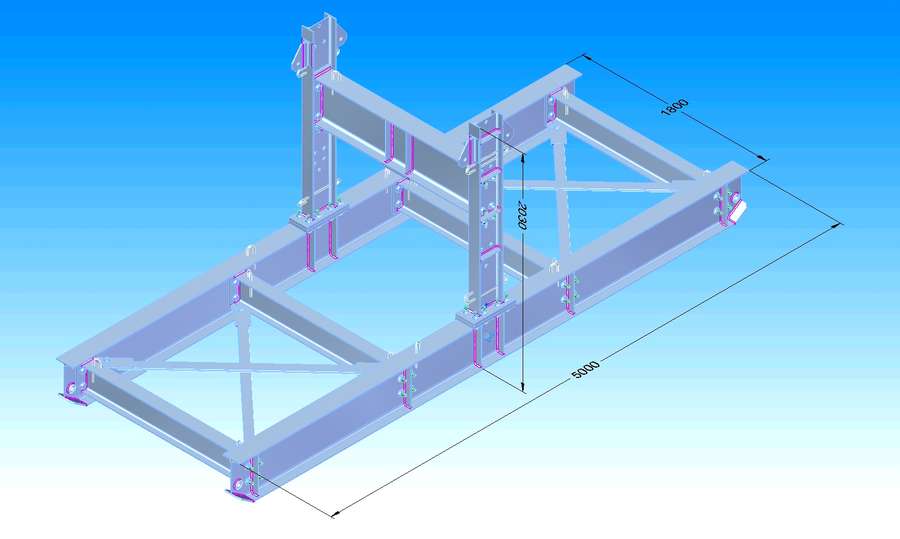

| Габаритные размеры, мм | 5000х2030х1800 |
| Общая масса комплекта, кг | 1133 |
| Маскимальные расчётные реактивное усилие, кН | 400 |
| Механическая жёсткость вдоль оси ствола штампа, кН/мм | 27±2 |
| Количество фланцевых соединений | 12 |
| Общее количество болтовых соединений | 68 |

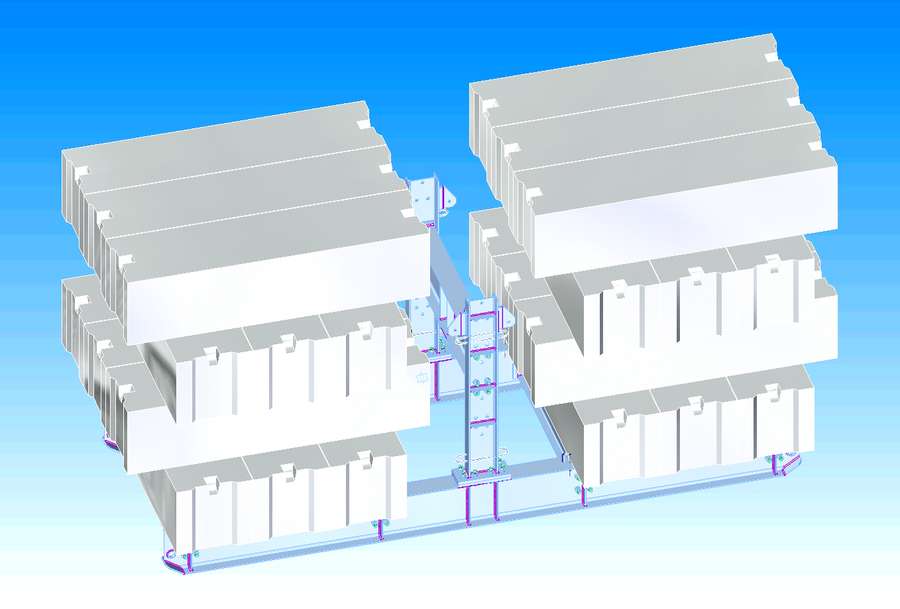

Конструкция комплекта анкерного А5 предусматривает возможность непосредственного (без выполнения дополнительного настила) размещения на Платформе 400 следующих типо-размеров сплошных блоков из тяжёлого бетона для стен и подвалов:
- ФБС24.6.
6-Т ГОСТ13579–78 ; масса блока 1,96 т; 24 штуки на комплект, не более; - ФБС24.4.
6-Т ГОСТ13579–78 ; масса блока 1,30 т; 32 штуки на комплект, не более;
Комплект анкерный А5 не требует специального ухода и может транспортироваться любым видом транспорта. Платформа 400 может транспортироваться в собранном виде (без бетонных блоков) волочением на незначительные расстояния.
