Комплект анкерный А4 (далее комплект) предназначен для замыкания реактивных усилий на грузовые платформы с бетонными блоками при проведении штамповых испытаний согласно ГОСТ 20276.1–2020. Комплект может применяться совместно со штампами ШВ-60 (III, IV типа), ШП-20 (I тип) производства АО «Геотест». Для уточнения состава оборудования для выполнения испытаний необходимо связаться с АО «Геотест».

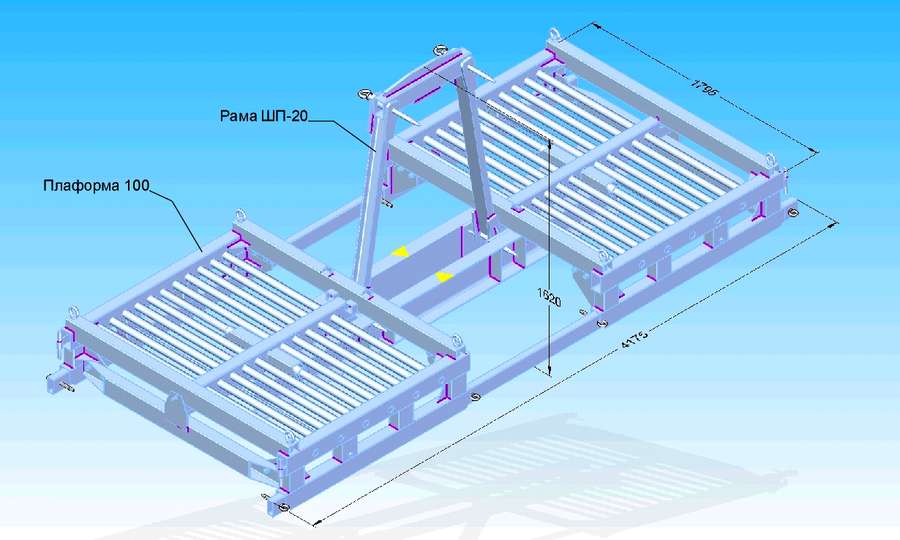

Состав комплекта

Рама ШП-20 1 шт
Платформа 100 2 шт
Вспомогательное оборудование

Технические характеристики

Габаритные размеры, мм 4175х1620х1795
Общая масса комплекта, кг 1378
Маскимальное расчётное реактивное усилие 'вверх', кН 200
Маскимальное расчётное реактивное усилие 'вниз', кН 16
Механическая жёсткость вдоль оси ствола штампа, кН/мм 7±1
Коэффициент использования массы бетонных блоков 0,92

Конструкция комплекта анкерного А4 предусматривает возможность непосредственного (без выполнения дополнительного настила по Раме) размещения на Платформах 100 следующих типоразмеров сплошных блоков из тяжёлого бетона для стен и подвалов:

  • ФБС24.6.6-Т ГОСТ 13579–78; масса блока 1,96 т; 12 штук на комплект, не более;
  • ФБС24.4.6-Т ГОСТ 13579–78; масса блока 1,30 т; 18 штук на комплект, не более;

Комплект анкерный А4 не требует специального ухода и может транспортироваться любым видом транспорта. Платформы 100 могут транспортироваться в собранном виде, Рама ШП-20 - только в разобранном виде.
