Ручной пенетрометр РП-1
Ручной пенетрометр предназначен для испытаний слабых грунтов методом зондирования согласно ГОСТ
- вдавливание пенетрометра с забоя скважины;
- вдавливание пенетрометра в массив грунта с поверхности.
Технические характеристики
| Площадь конуса, см² | 10 и 20 |
| Диапазон измерения удельного сопротивления грунта под конусом, кг/см² | 16 |
| Максимальное усилие вдавливания, кг | 160 |
| Масса измерительной рукоятки, кг | 3,2 |
| Масса одной штанги, кг | 1,4 |
| Диаметр штанги, мм | 25 |
| Длина штанги, мм | 1000 |
Состав комплекта

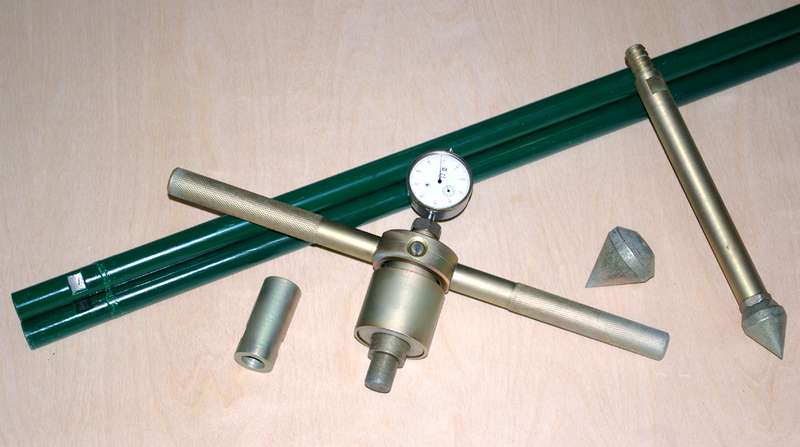

Комплектующие ручного пенетрометра РП-1

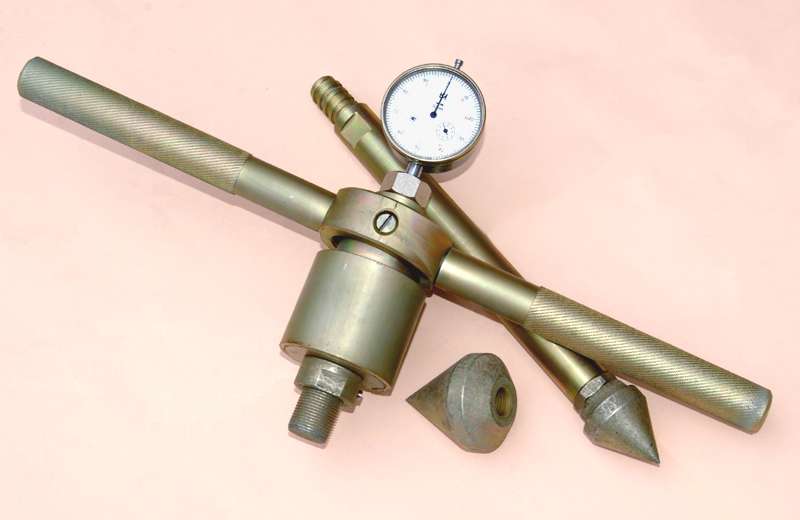

| Рукоятка с пружинным динамометром | 1 шт |

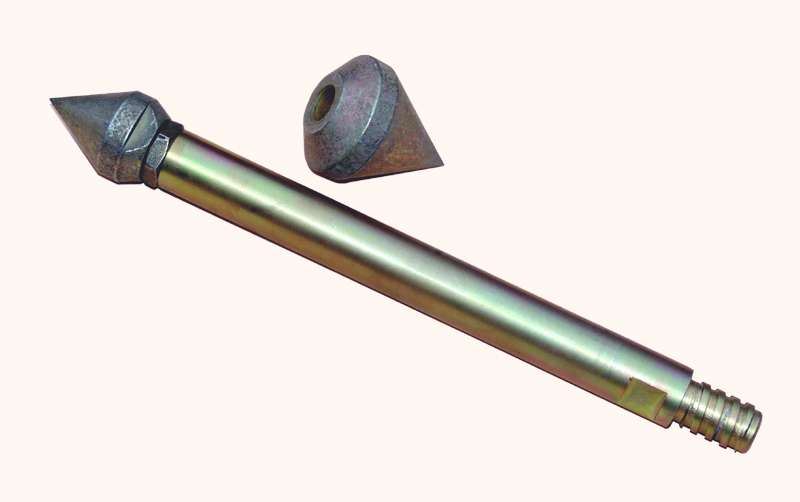

| Конус с отключающим устройством S = 10 см² | 1 шт |
| Конус S = 20 см² | 1 шт |
| Индикатор часового типа ИЧ-10 | 1 шт |
| Переходная штанга | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Программа Impeller | 1 шт |
Комплектующие ручного бурового комплекта
| Штанга буровая Ø 25 мм длиной 1 м | 10 шт |
| Вороток разъемный под ключ 19 мм | 1 шт |
| Буровой стакан Ø 73 мм длиной 250 мм | 1 шт |
| Шнек Ø 62 мм длиной 200 мм | 1 шт |
| Змеевик Ø 30 мм длиной 300 мм | 1 шт |
| Деревянный ящик | 1 шт |
По желанию заказчика возможна любая другая комплектация (например: пенетрометр + ручной буровой комплект + сдвигомер-крыльчатка).
Устройство и работа
Рукоятку с пружинным динамометром закрепляют на переходной штанге, конус с отключающим устройством закрепляют в нижней части первой штанги и из штанг набирают колонну необходимой длины. На рукоятке с пружинным динамометром устанавливают индикатор ИЧ-10.
Переходную штангу соединяют с колонной и начинают вдавливание пенетрометра в грунт с постоянной скоростью. В процессе вдавливания, по индикатору ИЧ-10 снимают отсчеты через равные интервалы по глубине. По мере продвижения конуса колонну штанг наращивают.
Для корректировки величины сопротивления грунта по конусу измеряют сопротивление грунта по боковой поверхности штанг.
Градуировка пенетрометра РП-1 выполняется предприятием-изготовителем.
Измеренное сопротивление грунта по конусу qз, используют для выделения ИГЭ и оценки физико-механических свойств слабых грунтов.
Результаты испытаний могут быть обрабатаны в программе
Impeller (входит в состав комплекта) и оформлены в виде «Журнала испытания грунта методом статического зондирования» по ГОСТ
