Контроллер ТЕСТ-К2М
Регистрирующий, двухканальный измерительный прибор ТЕСТ-К2М, предназначен для преобразования дебаланса тензометрических полумостов зонда в цифровые значения, хранения результатов зондирования и передачи на персональный компьютер для последующей обработки.
| Напряжение питания, Вольт | |
| Потребляемый ток, А | 0,5 |
| Количество измерительных каналов | 2 |
| Время выхода в раб. режим, мин | 2 |
| Ёмкость памяти, кБайт | 64 |
| Интерфейс передачи данных | RS-232 (USB 2.0) |
| Время хранения результатов, год | 1 |
| Диапазон рабочих температур, С° | -10..+40 |
| Габаритные размеры, мм | 200x100x40 |
| Масса прибора, кг | 0,5 |
Устройство и работа
Показания цифровых индикаторов, расположенных на лицевой панели прибора, изменяются пропорционально усилию, действующему на конус и муфту трения зонда.
Регистрирующий прибор (контроллер ТЕСТ-К2М) выполнен в виде двухканального усилителя с цифровым выходом, блоком хранения и передачи данных в компьютер (RS-232, USB 2.0).
Контроллер ТЕСТ-К2М имеет четыре основных режима работы:
- режим калибровки тензометрических зондов;
- рабочий режим (запись данных зондирования в ОЗУ);
- режим передачи данных зондирования в компьютер;
- режим очистки памяти;

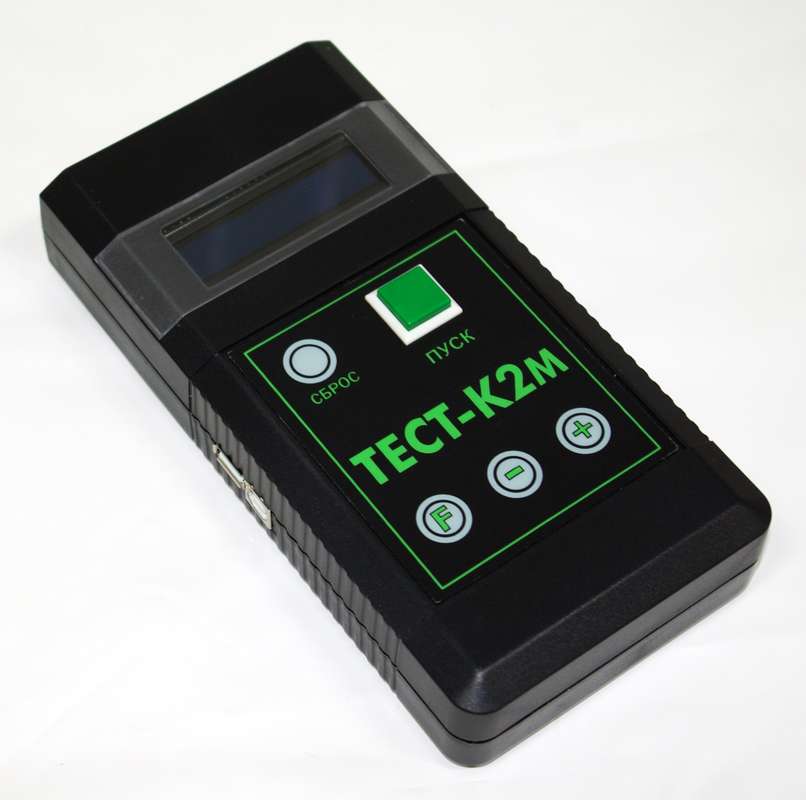

На передней панели измерительного прибора расположены: ЖК-дисплей и пять кнопок управления. На боковых стенках контроллера расположены разъемы для подключения прибора к бортовой сети, подключения тензометрического зонда, подключения кабеля связи и USB разъемы.
После включения прибора, контроллер переходит в «РАБОЧИЙ РЕЖИМ».
В «РАБОЧЕМ РЕЖИМЕ», после ввода номера опыта, текущие отсчеты сохраняются в памяти контроллера, при нажатии кнопки «ПУСК», либо при нажатии дистанционной кнопки (радиокнопки). Прибор ТЕСТ-К2М может быть подключен к переносному ПК (ноутбуку) и использоваться в режиме прямой передачи данных.
Одновременно, они распечатываются на минипринтере. При включенном интерфейсном кабеле, контроллер переходит в режим «ПЕРЕДАЧИ ДАННЫХ», данные передаются в компьютер для последующей обработки.

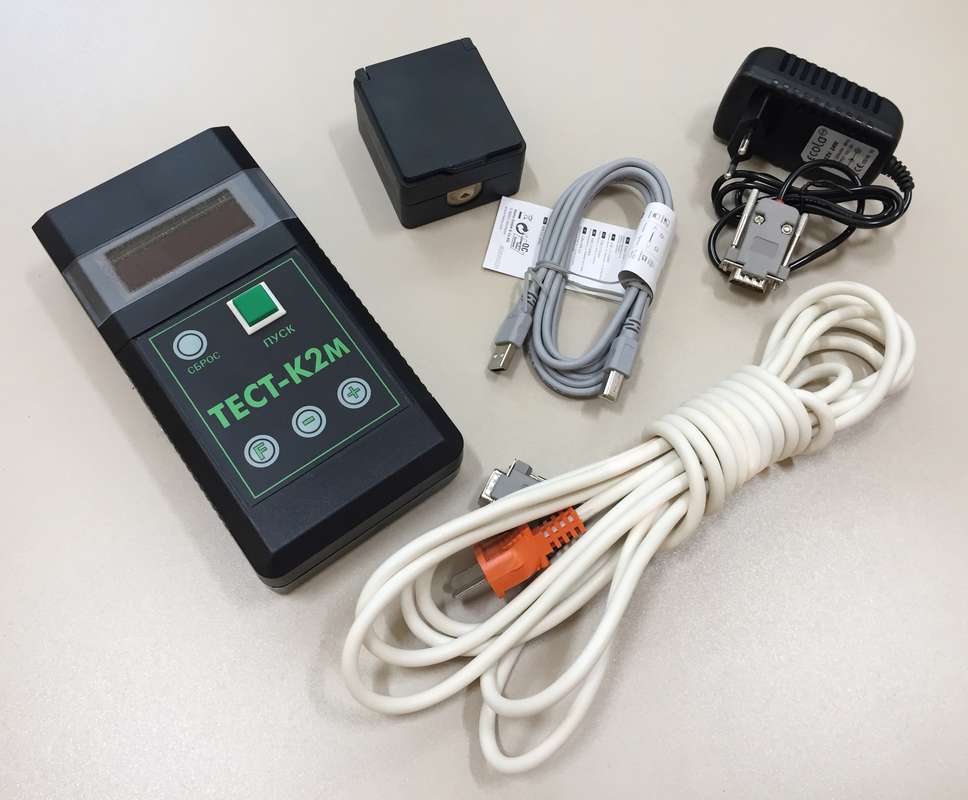

Помимо последовательного порта RS-232, прибор Тест-К2М оснащен двумя портами USB для записи данных на флэш-диск и передачи на персональный компьютер.
Разъем А используется для передачи данных на флеш-диск.
Разъем В используется для передачи данных с помощью USB кабеля на ПК.
32 кБайта памяти позволяют сохранять результаты до 3000 метров зондирования.
