Cheker
Назначение
Программное обеспечение (приложение) Geotest SHWK.PRK.Cheker (далее Cheker) разработано в АО «Геотест» для мобильных устройств, работающих на ОС Android.
ПО Cheker предназначено для контроля опытов, выполняемых в автоматическом режиме, с помощью комплектов оборудования АО «Геотест»: ПЭВ-89МК+БД1 для прессиометрических испытаний и КРП-1+БД1+ШВ60 для штамповых испытаний.
Программное обеспечение Cheker может работать и при выполнении испытаний полуавтоматическом режиме с использованием комплектов прессиометр электровоздушный ПЭВ-89МК и КРП1+ШВ60.
ПО Cheker предназначено для оперативного дистанционного контроля проведения штампового или прессиометрического опыта.
ПО Cheker не имеет функций сохранения опытных данных и их передачи на удаленные устройства в программу обработки.
Передача опытных данных из контроллеров ТЕСТ-ПРК v.21 и ТЕСТ-ШВК v.18 в программу обработки, после завершения опыта, осуществляется при подключении контроллеров к ноутбуку, или при считывании данных с флеш-карты.
С помощью приложения можно оценить текущие значения осадок (перемещений), давления в пневмосистеме, время длительности ступени, визуально оценить характер графика S — f(P). Эти данные позволяют видеть объективную картину проведения опыта, прогнозировать длительность испытания, принимать решения о корректировке Исходных данных или прекращении испытания.
Работа с программным обеспечением
После установки программного обеспечения Geotest SHWK.PRK.Cheker на мобильное устройство, установки оборудования в месте проведения опыта и ввода исходных данных опыта в контроллер ТЕСТ-ПРК v.21 (ТЕСТ-ШВК v.18), становиться доступной функция передачи данных из контроллера по bluetooth каналу.

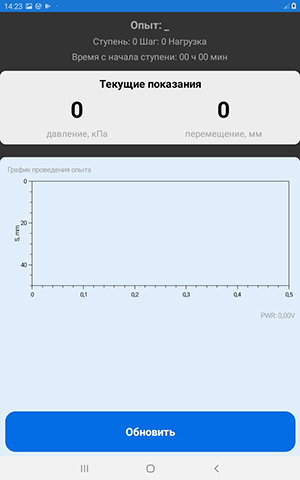

Для работы необходимо запустить ПО Geotest SHWK.PRK.Cheker с помощью соответствующей иконки на экране Android устройства. После запуска на экране будет отображен рабочий экран приложения.
Начать прием данных в приложение Cheker возможно в любое время в течении опыта.
Данные поступают каждую минуту и представляют собой пакет, в котором содержится вся информация о давлениях и осадках (перемещениях) и времени, начиная с первой минуты выполнения опыта.

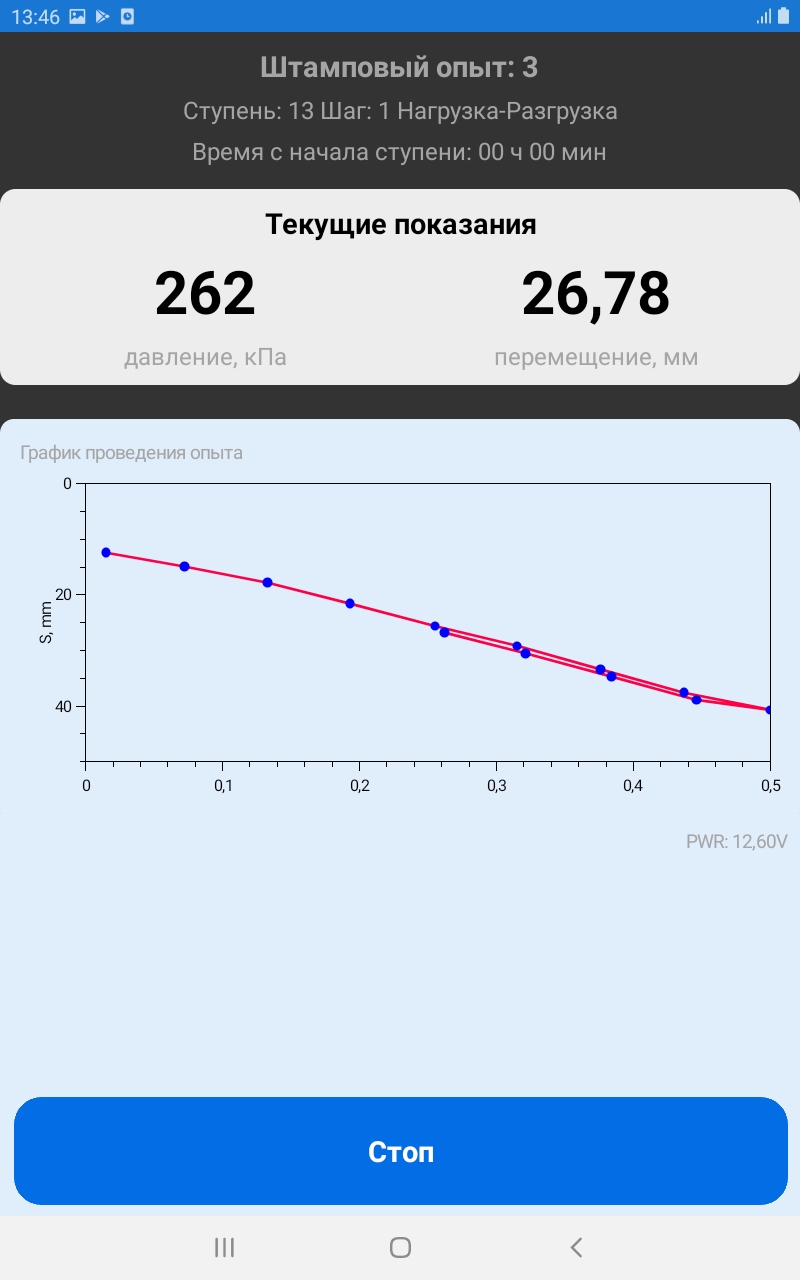

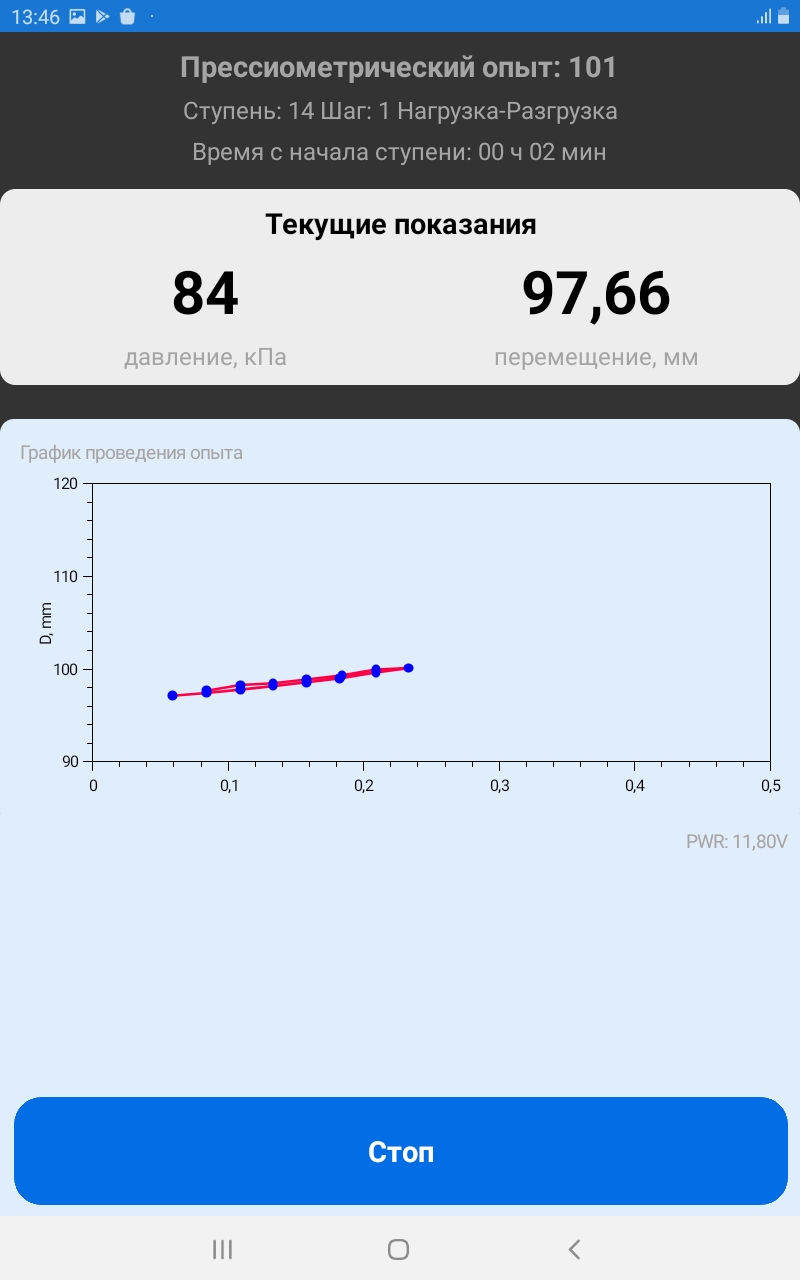

Вид испытания (штамповый или прессиометрический) определяется автоматически. На экране можно наблюдать текущее давление в пневмосистеме, осадку или перемещение в миллиметрах. Схема испытания, номер ступени и шага, а также время прошедшее с начала ступени так же отображаются в приложении.
Кроме текущих цифровых данных, на экране представлен актуальный график «Осадка (Перемещение) — Давление», отражающий процесс выполнения испытания.
После окончания испытания контроллер ТЕСТ-ПРК v.21(ТЕСТ-ШВК v.18) перестает выполнять передачу данных по bluetooth каналу и обновления данных прекращаются.
В окне приложения остаются данные последнего шага последней ступени опыта.
Приложение следует закрыть и выполнить демонтаж оборудования ШВ60 или ПЭВ-89МК в соответствии с Руководствами по эксплуатации, поставляемыми совместно с оборудованием.
