Штамп ШВ60

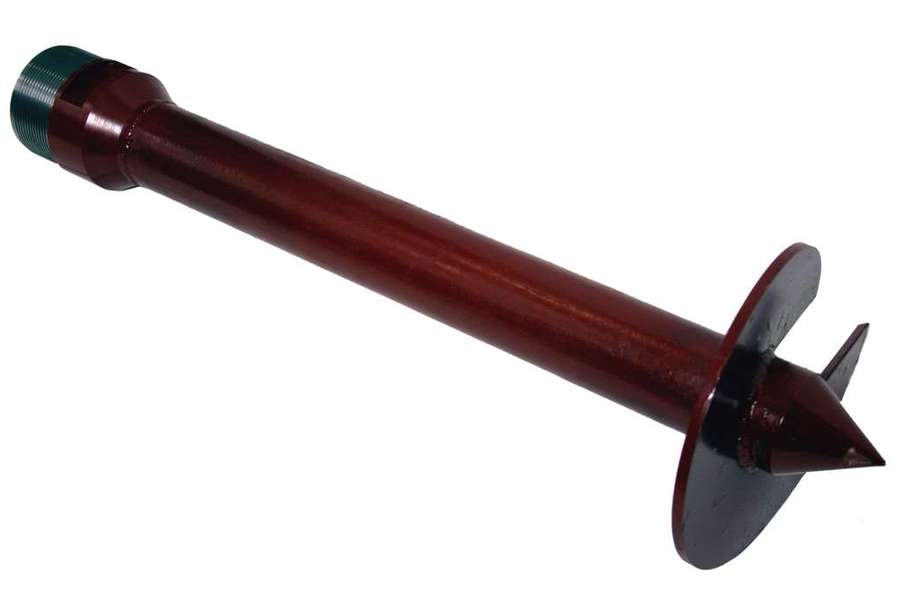

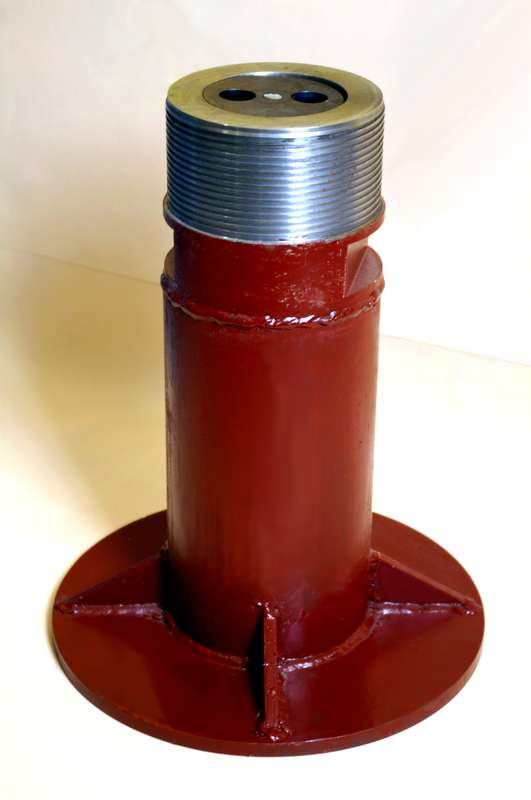

Винтовой штамп ШВ60 относится (согласно классификации ГОСТ 20276.1–2020 «Грунты. Методы испытания штампом») к IV типу и предназначен для определения в полевых условиях модуля деформации Е, МПа песчаных, глинистых, органо-минеральных и органических грунтов по ГОСТ 20276.1–2020. Область применения винтового штампа регламентирована табл. 5.1 ГОСТ 20276.1–2020. Для испытания крупнообломочных грунтов следует применять штамп III-го типа с плоской подошвой площадью 600 см².

Модуль деформации определяют по результатам ступенчатого нагружения грунта вертикальной нагрузкой, в забое горной выработки, при помощи штампа.

Публикации

Винтовой штамп ШВ60. Инженерные изыскания. Февраль 2008.

Технические характеристики

*Температурный диапазон указан для составных частей изделия за исключением измерителей перемещений. Температурный диапазон эксплуатации измерителей перемещений часового (ИЧ) или иного типа должен соответствовать спецификации изготовителя средства измерений.

Состав комплекта

Примечание: трубы диаметром 127, 146, 219, 325 не входят в комплект.

Устройство и работа комплекта

В качестве анкерной системы могут использоваться анкерные комплекты А1 и А3, обеспечивающие восприятие реактивных усилий до 60 кН.

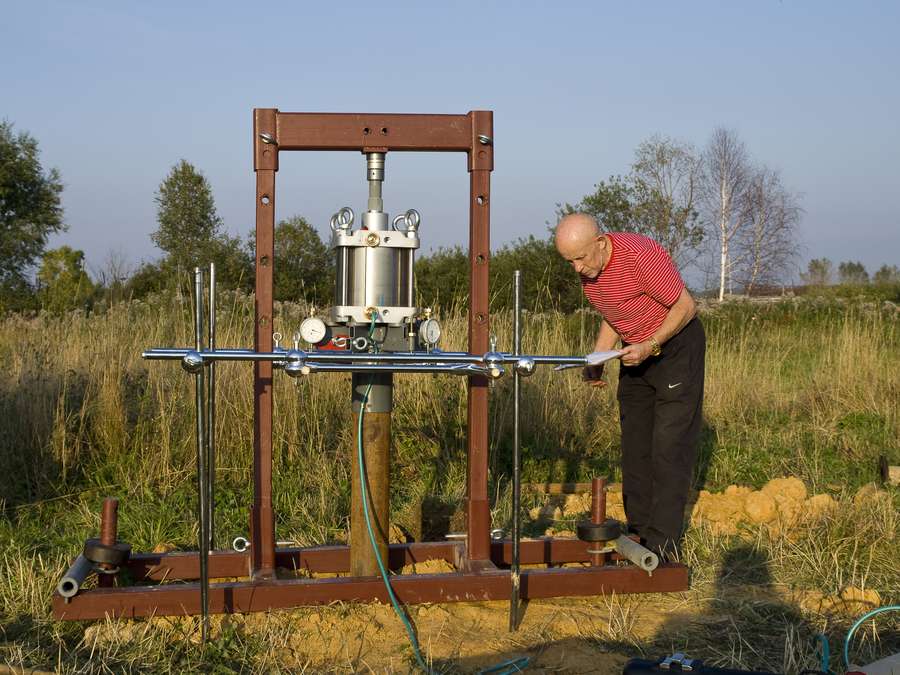

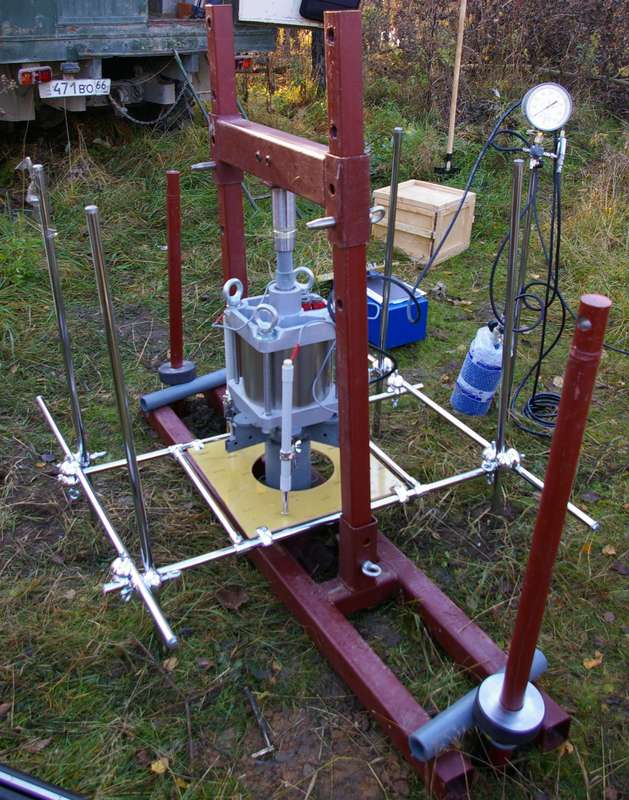

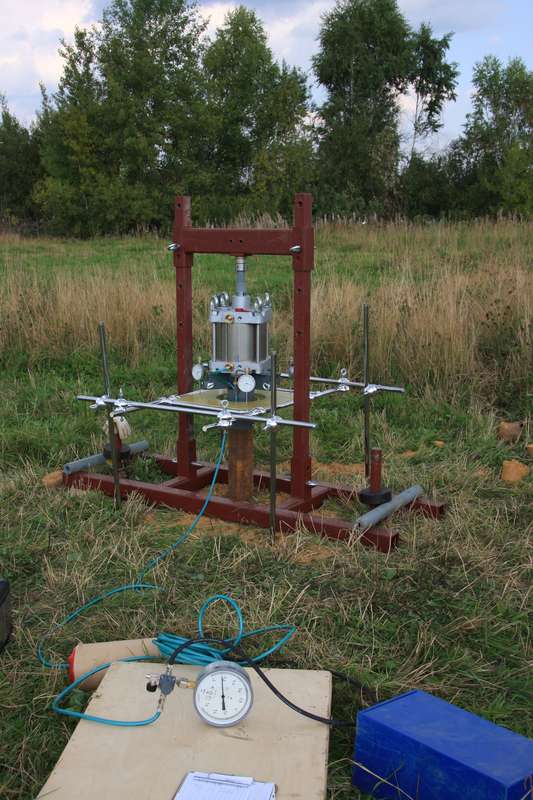

Для проведения испытания винтовой штамп со стволом (труба Ø 127), при помощи буровой установки, завинчивают с забоя скважины на отметку испытания. Для сопряжения с трубой Ø 146 следует применять Переводник 127/146. Ствол штампа должен находиться в пределах 0,4–0,6 м от поверхности земли. Реперная система со стойками, подвижными ригелями и столом устанавливают вокруг ствола штампа. На ствол штампа устанавливают нагрузочный стол с пневмоцилиндром и закрепляют индикаторы ИЧ-50. К пневмоцилиндру, с помощью быстроразъемного соединения, подключают манометрическую головку. К манометрической головке присоединяют ресивер. Шток пневмоцилиндра, через шаровой шарнир, упирают в анкерную систему. Стол реперной системы позиционируют относительно пневмоцилиндра, для опирания на него штоков индикаторов ИЧ-50.

В ресивер, с помощью автомобильного насоса (или другим способом), закачивают воздух до давления 0.6–1 МПа. Фиксируют «нулевые показания» индикаторов ИЧ-50. При помощи редуктора манометрической головки, задают давление в пневмоцилиндре, соответствующее первой ступени нагрузки. Величина давления контролируется по образцовому манометру, на манометрической головке. При выдержке на ступени, давление с помощью редукционного клапана, поддерживается на заданном уровне.

В процессе проведения опыта, давление в ресивере будет уменьшаться, но на любой стадии испытаний, давление можно увеличить путем подкачки воздуха в ресивер. В процессе испытания, фиксируется давление в нагрузочной системе, время и показания индикаторов, как рекомендовано в ГОСТ 20276.1–2020. После завершения опыта, можно выполнить ступенчатую разгрузку, путем выпуска воздуха из пневмоцилиндра, посредством редуктора.

В период эксплуатации штампа, необходимо следить за герметичностью нагрузочной системы. И устранять, при необходимости, утечки воздуха.

Результаты испытаний обрабатываются по программе ShwPW (входит в состав комплекта), в соответствии с ГОСТ 20276.1–2020, и оформляются в виде Паспорта штампового опыта и Протокола штампового опыта.
