Комплект анкерный А1
Комплект анкерный А1 предназначен для передачи на грунт реактивных усилий при проведении штамповых испытаний, они применяются совместно с винтовыми штампами ШВ60.
Состав комплекта
| Рама | 1 шт. |
| Анкер Ø 200x1500 | 2 шт. |
| Упор | 2 шт. |
| Замки | 2 шт. |
| Переводники | 2 шт. |
| Удлинитель А | 2 шт. |
| Общий вес комплекта | 154 кг |
Максимальное расчетное реактивное усилие 60 кН.
Максимальная величина реактивного усилия, передаваемого на грунт, винтовыми анкерами, определяется видом и состоянием грунта на месте испытаний, а также глубиной и способом установки анкеров.
Комплект можно дополнить ручным устройством для завинчивания винтовых анкеров (ворот) и удлинителями ствола анкеров (удлинитель А).

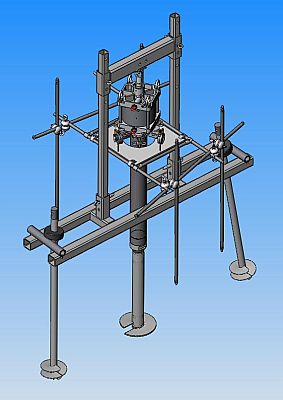

Анкерный комплект монтируют, после установки винтового штампа, на отметку испытания. При монтаже комплекта выполняют планировку площадки, разметку точек погружения анкеров, завинчивание анкеров, с помощью буровой установки, либо вручную, и крепление рамы к анкерам, с помощью упоров и замков.
После монтажа комплекта анкерного, приступают к установке нагрузочного оборудования и реперной системы, для выполнения штампового опыта.
