Сдвигомер — крыльчатка (далее крыльчатка) предназначен для испытаний слабых грунтов методом вращательного среза по ГОСТ 20276.5–2020 («Грунты. Метод вращательного среза»). Сдвигомер-крыльчатка позволяет определить сопротивление грунта срезу t max, МПа.

Испытание вращательным срезом проводят в условиях практического отсутствия дренирования путём приложения горизонтальной касательной нагрузки и смещения грунта по цилиндрической поверхности, образуемой вращением крыльчатки.

Условия применения метода вращательного среза приведены в таблице 12.1 (ГОСТ 20276.5–2020), где предусмотрено два способа проведения испытаний: при вдавливании сдвигомера с забоя буровой скважины и при вдавливании сдвигомера в массив грунта с поверхности.

Технические характеристики

Основные параметры сдвигомера-крыльчатки регламентируются ГОСТ 20276.5–2020, приложение М.

Тип I

Высота, мм 120
Ширина (диаметр), мм 60
Толщина лопасти, мм 2
Постоянная крыльчатки В, cм³ 791
Максимальный крутящий момент устройства, кН х см 18
Погрешность измерения крутящего момента, % 1

Тип II

Высота, мм 150
Ширина (диаметр), мм 75
Толщина лопасти, мм 2,5
Постоянная крыльчатки В, cм³ 1545
Максимальный крутящий момент устройства, кН х см 18
Погрешность измерения крутящего момента, % 1

Тип III*

Высота, мм 200
Ширина (диаметр), мм 100
Толщина лопасти, мм 3
Постоянная крыльчатки В, cм³ 3663
Максимальный крутящий момент устройства, кН х см 18
Погрешность измерения крутящего момента, % 2

*Крыльчатка III типа не входит в базовый комплект и поставляется по заявке.

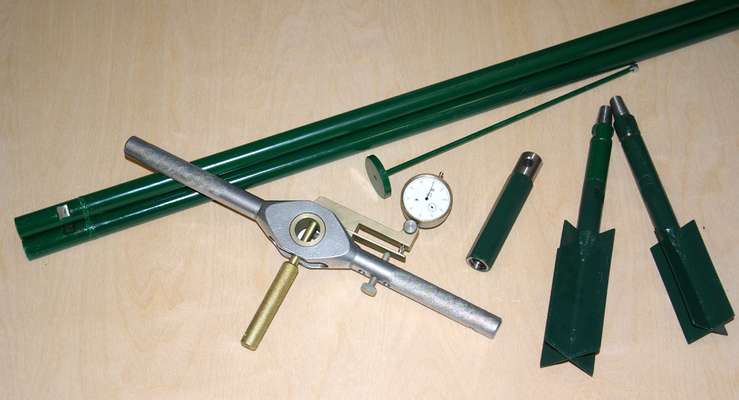

Состав комплекта

Комплектующие сдвигомера-крыльчатки

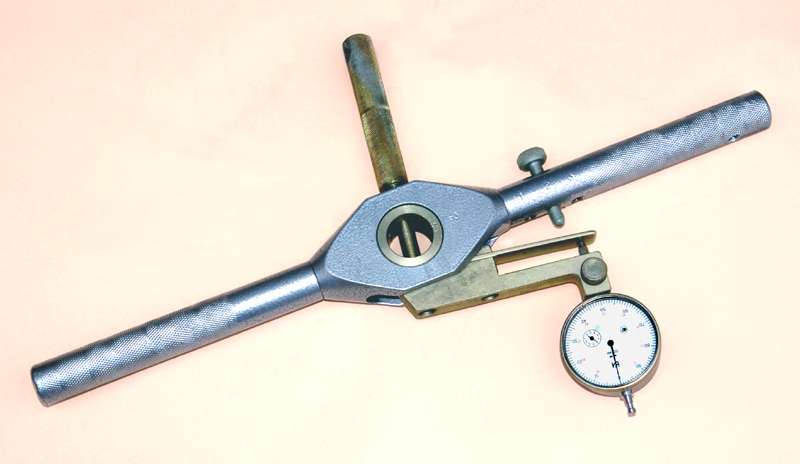

Сдвигомер с пластинчатым динамометром 1 шт

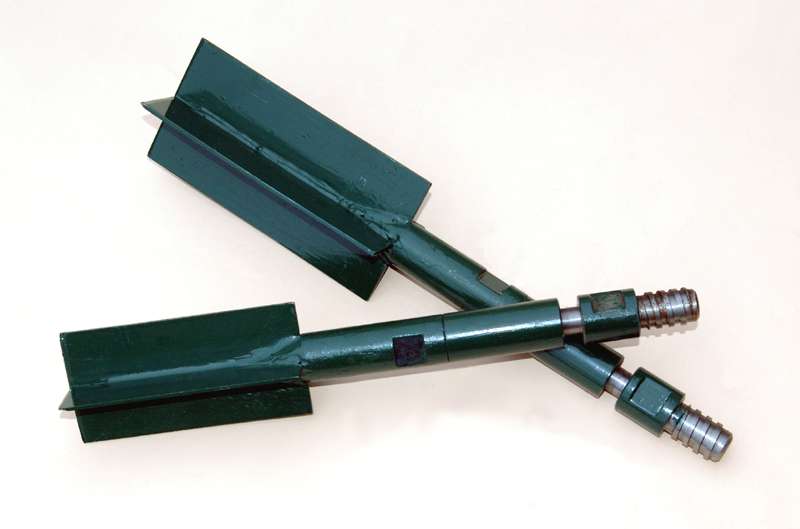

Четырехлопастная крыльчатка I типа 1 шт
Четырехлопастная крыльчатка II типа 1 шт
Индикатор ИЧ-10 1 шт
Фиксатор рукоятки 1 шт

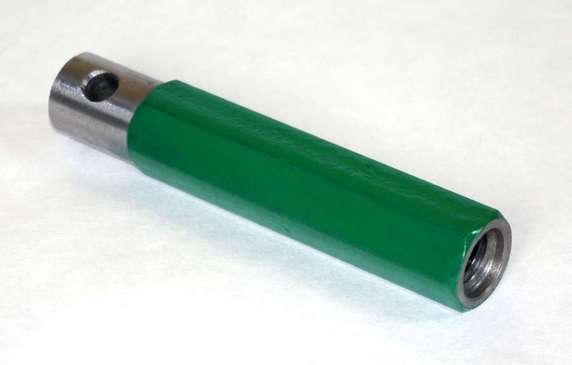

Переходная штанга 1 шт

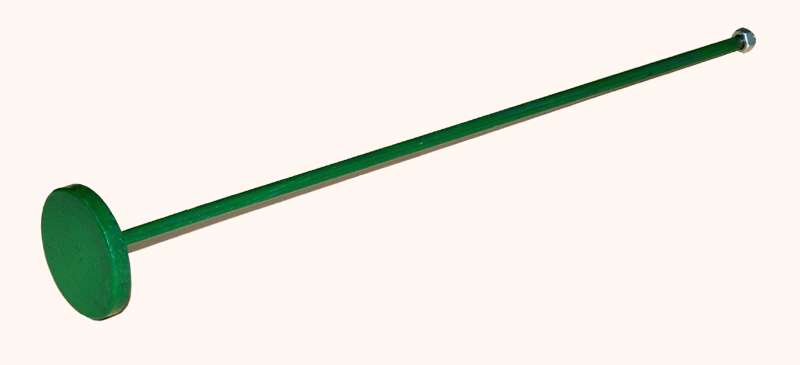

Тяга для градуировки сдвигомера 1 шт
Руководство по эксплуатации 1 шт
Программа обработки Impeller 1 шт

Крыльчатка III типа не входит в базовый комплект и поставляется по заявке.


Комплектующие ручного бурового комплекта

Штанга буровая Ø 25 мм длиной 1 м 10 шт
Вороток разъемный 1 шт
Буровой стакан Ø 73 мм 1 шт
Шнек Ø 62 мм длиной 200 мм 1 шт
Змеевик Ø 30 мм длиной 300 мм 1 шт
Деревянный ящик 1 шт

По желанию заказчика возможна любая другая комплектация (например: сдвигомер + ручной буровой комплект + ручной пенетрометр).

Градуировка сдвигомера выполняется предприятием-изготовителем.

Результаты испытаний могут быть обрабатаны в программе Impeller (входит в состав комплекта) и оформлены в виде «Журнала испытания грунта методом вращательного среза» по ГОСТ 20276.5–2020, Приложение Б.
