Пояснительная записка по полевым испытаниям просадочных грунтов штампами I типа в соответствии с ГОСТ 20276.1-2020. Раздела 5.1, Пункты 5.4.5 — 5.4.10, Приложение Д

1. По методике испытаний.

Методика испытаний просадочных грунтов штампами была разработана 50-55 лет назад, и с тех пор, до настоящего времени, почти не изменилась. В настоящее время она включена в последнюю редакцию ГОСТ 20276.1-2020.

Вопрос об отнесении грунтов к просадочным, решается до полевых испытаний штампами, на основании лабораторных исследований грунтов при изысканиях или на основании архивных материалов.

К просадочным грунтам чаще всего относятся лёссы или лессовидные глинистые грунты.

Испытания просадочных грунтов штампами чрезвычайно трудоёмки, поэтому должны применяться в исключительных случаях, после инженерного обоснования и лабораторного подтверждения просадочных свойств грунтов.

В действующем ГОСТ 20276.1-2020 методика испытаний и обработки результатов имеет некоторые не очевидные упрощения, в сравнении «Рекомендациями по испытаниям просадочных грунтов статическими нагрузками» НИИОСП, Москва, 1974 г., но в целом сама методика проведения испытаний не изменилась.

Вероятно, это связано с редкими случаями проведения таких испытаний, а также с тем, что авторы разработанной методики уже вряд ли контролируют её интерпретацию в нормативных документах.

2. Лабораторные испытания.

Большинство испытаний для определения просадочных свойств грунтов проводят в лаборатории: методами «одной кривой» или «двух кривых» по методикам ГОСТ 23161-2012.

2.1. При испытаниях по методу «одной кривой».

определяют относительную просадочность (Ɛsl), при одном заданном давлении Рз. Для этого образец природной влажности уплотняют в кольце при бытовом давлении, измеряют высоту образца ho и далее, нагружают образец ступенями, до заданного давления Рз, МПа. По результатам испытаний строят график Pi, мПа - Sei, мм.

После стабилизации осадок Se на ступени Рз образец замачивают водой при неизменном давлении Рз и измеряют осадки водонасыщенного грунта Sw- до выполнения критерия стабилизации.

Относительную просадку вычисляют по формуле:

(Ɛsl) = dh пр / ho;

где: dh пр – дополнительная осадка образца при замачивании;

dh пр. = Sw - Se, т.е разность между осадкой водонасыщенного грунта Sw и осадкой образца природной влажности Se, при давлении Рз.

ho – высота образца, после уплотнения бытовым давлением.

Совершенно ясная и понятная схема испытаний. Заданное давление Рз действует с обоих сторон образца, начальная высота образца известна ho, осадка образца естественной влажности под давлением Рз известна Se, конечная величина осадки, после замачивания под давлением Рз также известна Sw.

Подобные испытания позволяют легко установить наличие просадочных свойств грунтов и обосновать необходимость проведения полевых испытаний для более точного установления количественных характеристик просадочности.

2.2. В дополнение к первому испытанию по методу «1 кривой», проводят испытания по методу «2 кривых».

В этом случае, компрессионные испытания проводятся с предварительно замоченными, полностью водонасыщенными образцами просадочного грунта.

Образцы грунта, насыщенные водой до испытаний, нагружаются ступенями до заданного давления Рз, мПа и выдерживаются на каждой ступени до условной стабилизации, далее строят график Pi — Sw.

При совместном рассмотрении результатов двух испытаний, можно оценить относительную просадочность грунтов при разных давлениях в диапазоне от Рбыт до Рз, как разность осадок dS =(Sw-Se), отнесённую к начальной высоте образца h0.

Ввиду небольшого объёма образцов, такие оценки можно рассматривать только на качественном уровне.

После подтверждения просадочных свойств в лаборатории, для получения достоверных (количественных) характеристик относительной просадочности следует проводить полевые испытания грунтов штампами, при которых в испытаниях задействован большой объём грунта.

3. Полевые испытания просадочных грунтов штампами.

Испытания просадочных грунтов штампами для оценки характеристик просадочности проводят, в настоящее время редко, в основном после специального обоснования и после лабораторного подтверждения наличия просадочных свойств.

Такие испытания, согласно п.5.2.4.,Таблица 1 ГОСТ 20276.1-2020, выполняются только круглыми штампами 1-го типа площадью 5000 см2, диаметр штампа примерно - 80 (79.8) см.

Ступени нагрузки при испытаниях просадочных грунтов природной влажности («метод 1 кривой») , согласно Таблице 4. ГОСТ 20276.1 -2020, принимают не более 0.05 МПа (50 кПа), при времени условной стабилизации деформаций (УС) равной 1 часу.

Ступени нагрузки при испытаниях водонасыщенных просадочных грунтов («метод 2 кривых»), принимают не более 0.025 МПа (25 кПа), при времени условной стабилизации УС равной 2 часам.

Отсчёты по прогибомерам на каждой ступени нагружения фиксируют, согласно п.5.4.3., ГОСТ 20276.1-2020 , через 15, 30 и 60 минут до выполнения критерия условной стабилизации деформаций (УС) 0.1мм за время, указанное в Таблице 4.

При подготовке испытаний по схемам «1кривой» или «2 кривых», обязательна укладка дренирующей подушки толщиной 2-3 см из крупного чистого песка под штампом, для равномерного замачивания грунта.

3.1. Испытания штампом по схеме «1 кривой».

При испытаниях штамп устанавливается на дренирующую подушку и притирается к ней вращением.

Нагружение штампа, выполняют ступенями Ршт, кПа не более

50 кПа, все ступени выдерживаются до выполнения критерия условной стабилизации 0.1 мм за 1 час.

При достижения давления под штампом Рз, МПа (задаётся в задании на испытания проектировщиком) и выполнения критерия стабилизации на этой ступени, начинают заполнение шурфа водой и измерение текущих осадок (просадок) с интервалом 30 минут при постоянным давлением Рз.

Расчёт расхода воды Q,см. в Приложении В, ГОСТ 20276.1-2020.

Испытания прекращают после выполнения критерия стабилизации 0.1 мм за 2 часа на ступени Рз.

Результаты записывают в полевой журнал вручную (форма журнала приведена в Приложении А, ГОСТ 20276.1-2020), строят график испытания, Приложение Г, ГОСТ 20276.1-2020, и по результатам испытаний рассчитывают модуль деформации Е, МПа и величину относительной просадки грунта при давлении под штампом Рз, МПа.

После завершения испытаний, в шурфе бурится скважина с отбором проб, для измерения глубины замачивания грунта, которая должна составлять не менее 2-х диаметров штампа.

3.1.1 Обработка результатов испытаний по методу «1 кривой».

По результатам испытаний просадочных грунтов в состоянии естественной влажности по методу «1 кривой», определяют Модуль деформации для грунта естественной влажности Е, МПа, который рассчитывается одинаково для всех грунтов п. 5.5.2. ГОСТ 20276.1-2020, формула (1) в пределах линейного участка графика.

Линейный участок графика f(Рi — Si) для расчёта модуля деформации Е,МПа, начинается в точке (Ро, Sо), где Ро- бытовое давление на глубине установки штампа и заканчивается в точке (Pn, Sn), где Pn – давление в конечной точке линейной части графика (точка перегиба). Если линейный участок продолжается до давления Рз, модуль рассчитывается в пределах этого участка.

Средняя относительная просадочность для активного слоя под штампом при заданном Рз (Приложение Д, ГОСТ 20276.1-2020), рассчитывается по формуле:

Ɛsl = S (spl) / h (spl); (К.2)

где: Ɛsl - просадка грунта при замачивании под давлением Рз, МПа, для всей сжимаемой толщи грунта под круглым штампом h (spl).

S (spl) = Sw(Рз) — Se(Рз);

где: S(Рз)w — осадка после замачивания грунта и выполнения критерия УС при выдержке под постоянном давлении Рз, МПа.

Sе(Рз) - осадка грунта природной влажности под давлением Рз, после выполнения критерия УС, до замачивания.

В пункте Д.4 Приложения Д, ГОСТ 20276.1-2020, приведены ориентировочные значения высоты сжимаемой толщи под штампом h(spl), в зависимости от величины действующего давления Рз, МПа под подошвой штампа:

Этот ряд выглядит так.

Давление под штампом Pз = 0.05 МПа; h (spl) = 0.4 * 80 см =20 см

Давление Pз = 0.1 МПа - h (spl) = 0.7 * 80 см = 56 см;

Давление Pз = 0.2 МПа - h (spl) = 1.2 * 80 см = 96 см;

Давление Pз = 0.3 МПа - h (spl) = 1.7 * 80 см = 136 см;

Давление Pз = 0.4 МПа - h (spl) = 2.0 * 80 см = 160 см;

3.2. Испытания по схеме «двух кривых».

В дополнения к первому испытанию, выполненному по схеме «1 кривой», на расстоянии не более 5-6 метров, на той же глубине, проводится ещё одно испытание для грунтов в водонасыщенном состоянии.

При испытаниях просадочных грунтов в водонасыщенном состоянии, после монтажа оборудования необходимо выполнить заполнение шурфа водой и выждать до начала испытаний, пока не напитается водой вся активная толща, для штампа 5000 см2 >= 160 см, что подтверждается отбором проб при бурении.

Расчёт расхода воды Q,см. в Приложении В, ГОСТ 20276.1-2020.

Затем прикладывается первая ступень нагрузки (Р`о), кПа, равная бытовому давлению на глубине испытания.

Далее опыт выполняется при нагружении штампа, ступенями Ршт, кПа не более 25 кПа, все ступени выдерживаются до выполнения критерия условной стабилизации 0.1мм за 2 часа. В течение всего опыта постоянно ведётся подача воды в шурф.

При достижения давления Рз, МПа (задаётся в задании на испытания проектировщиком, в зависимости от действующих на грунт нагрузок от фундаментов) и выполнения критерия условной стабилизации на этой ступени, опыт прекращают.

После выполнения испытания в обоих случаях надо убедиться (бурением), что граница водонасыщения находится на глубине, не менее 2-х диаметров штампа.

3.2.1 Обработка результатов испытаний по методу «двух кривых».

По результатам испытаний строится график f(Р`i, S`i), Приложение Г, ГОСТ 20276.1-2020 и выполняются расчёты относительной просадочности грунта.

На графике выбирается начальная точка для расчёта модуля на линейном участке графика (Р`о, S`о), равная бытовому давлению на глубине испытания или первой ступени нагрузки.

Далее, выбирается точка Psl – характеризующая начальное просадочное давление, обычно это точка перегиба графика (S=f(p)) для водонасыщенного грунта, которая ограничивает линейную часть графика для расчёта модуля деформации грунта в водонасыщенном состоянии Еsat, МПа в диапазоне давлений (Р`о — Рsl). Расчет выполняется по формуле (1), ГОСТ 20276.1-2020.

На участке графика (Рsl — Рз), аналогично рассчитывается модуль

Е2sat, Мпа, обозначим его так, в ГОСТ 20276.1., для него обозначений нет.

Примечание 1. При явном отсутствии на графике точки перегиба, за точку Psl принимают давление Pшт,i, при котором осадка на ступени, превышает осадку на предыдущей ступени в два раза.

Кроме этого ГОСТ 20276.1-2020, Приложение Д, предлагает при нечётко выраженном перегибе графика принимать за Рsl давление, при котором осадка штампа рассчитывается по формуле:

Ssl = 0.005 hsl;

где: hsl – высота сжимаемой зоны при давлении под штампом Psl, кПа (по ГОСТ: деформируемая зона грунта по вертикали, определяемая по п. Д.4).

На мой взгляд, это условие неоднозначное, т.к высота сжимаемой зоны, согласно п. Д.4, Приложения Д, зависит от действующего давления под штампом Ршт:

Pшт = 0.05 МПа, высота hsl = 80*0.4 = 20 см, а Ssl = 0.005 * 20 = 0.1 см;

Pшт = 0.1 МПа, высота hsl = 56 см, а Sspl = 0.005 * 56 = 0.28 см;

Pшт = 0.2 МПа, высота hsl = 96 см, а Sspl = 0.005 * 96 = 0.48 см;

и так далее, ну и где здесь Ssl???.

Учитывая это, давление Psl правильнее выбирать визуально по графику, или по приращению осадок между ступенями.

Для этого, на начальном участке, до перегиба графика, необходимо выполнять нагружение более мелкими ступенями, не более 10 - 15 кПа.

По результатам испытаний водонасыщенного грунта обычным порядком рассчитывают два модуля деформации Esat, МПа в диапазоне (P`o-Psl), другой E2sat, МПа для нагрузок ( Psl — Рз), оба по линейным участкам нагрузочной кривой.

Относительную просадочность при испытаниях по схеме «двух кривых» рассчитывают как разность осадок, для соответствующих давлений Pшт,i МПа, для грунтов естественной влажности Sei и грунтов в водонасыщенном состоянии Swi, отнесённую к соответствующей глубине активной зоны hsl, которая зависит от величины давления Ршт,i и рассчитывается в соответствии с Приложением Д, п.Д.4, ГОСТ 20276.1-2020.

В этом есть некоторая неопределённость, так как глубина активной зоны принимается по эмпирической зависимости, а при лабораторных испытаниях мы точно измеряем высоту образца в одометре.

Относительную просадочность при испытаниях по схеме «двух кривых» рассчитываем по формуле:

Ɛsl = Sspl / hspl; в диапазоне давлений Pшт > Psl (Psl – Pз); (Д.2)

где: hspl — глубина сжимаемой зоны при давлении под штампом Ршт,i;

Sspl=(Swi – Sei), осадки грунта при давлении Ршт.i в водонасыщенном состоянии и в состоянии естественной влажности.

Значения относительной просадочности относятся к средним давлениям в деформируемой зоне, которые рассчитываются по формуле:

Рzср. = (Р + Рsl) / 2; при Р > Psl., (Д.3)

(тоже не очень корректное допущение для нелинейной эпюры распределения напряжений по глубине под штампом).

3.3. Алгорим обработки результатов в программе ShwPW.

На двух графиках, при испытании по схеме «1 кривой» (грунты естественной влажности) и «2 кривых» водонасыщенные грунты, ступени давлений никогда не совпадают, поэтому в программе обработки результатов испытаний принят следующий алгоритм.

1. Сколько бы не было ступеней на графиках Ршт,i — f1(Sei) (испытания в состоянии естественной влажности, «одна кривая») и Ршт,i – f2(Swi) (испытания в водонасыщенном состоянии, по схемк «двух кривых»), в диапазоне нагрузок (Рsl - Рз), эти зависимости аппроксимируются кусочно-линейными функциями.

2. Кусочно-линейной функцией аппроксимируется и глубина деформированной зоны hsрl - f3(Рштi, dшт), согласно п.Д.4, Приложения Д.

3. В программе обработки результатов опытов ShwPW, задаётся шаг по давлениям под штампом dРшт, для диапазона нагрузок (Рsl - Рз), в соответствии с которым рассчитываются значения относительной просадочности Ɛsl, для выбранного ряда нагрузок Ршт.

Вот и все расчёты. Их можно выполнить без всякого совмещения кривых на одном графике, чисто расчётом, после выбора на графиках всех характерных точек.

4. Обработка результатов штамповых испытаний просадочных грунтов по программе ShwPW.

Штамповые испытаний можно проводить по старинке, в ручном режиме, как и 50-60 лет назад. При этом используют грузовые платформы грузоподъёмностью до 20-40 тонн или винтовые анкеры, соединённые посредством балок в силовую раму.

Нагружение штампа выполняют посредством гидравлического домкрата с насосной станцией. Отсчёты снимают по прогибомерам или часовым индикаторам и записывают в журнал испытаний по форме, представленной в Приложении А, ГОСТ 20276.1-2020.

Далее, результаты измерений усредняют (по отсчётам 3-х прогибомеров), приводят давления в гидросистеме Рм,i к давлению под штампом Ршт,i, учитывая упругую деформацию ствола штампа под нагрузкой и вводят корректировки в расчёты осадок.

И только после этого строят графики испытаний для расчётов относительной просадочности.

Всё это возможно только при аккуратном протоколировании результатов измерений в журнале, при постоянном контроле давления в гидросистеме на ступенях, при общей продолжительности опыта до суток. Страшно представить этот титанический труд…

Конечно, графики на одном поле совместить можно, но я бы вообще не советовал проводить испытания таким способом для изучения просадочные свойства грунтов, т.к помимо высокой трудоёмкости испытаний, возможны серьёзные ошибки при назначении ступеней давления и при ручном протоколировании результатов.

Для обработки результатов штамповых испытаний, выполненных «ручным способом» и формирования отчётных документов: Паспорта опыта и Протокола испытаний, мы предлагаем пользоваться нашей модернизированной программой ShwPW.

Эта программа давно используется для обработки результатов штамповых испытаний и сейчас доработана для опытов на просадочных грунтах (при испытаниях по методу «1 кривой» и «2-х кривых», в соответствии с ГОСТ 20276.1-2020).

4.1. Метод «1 кривой».

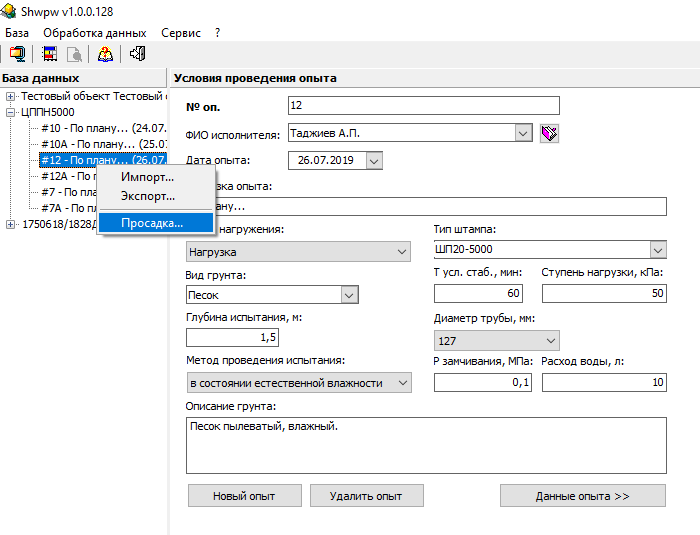

Для обработки опытов, выполненных на просадочных грунтах, в форме Исходные данные опыта , следует выбрать метод проведения испытаний «Просадочные: одна кривая» (испытания грунтов в состоянии естественной влажности).

После выбора метода проведения испытания, появляются дополнительные окна.

В соответствующих окнах следует ввести заданное давление замачивания Рз, кПа и расход воды, Q, л.

Для выхода в окно «Просадочные грунты» и выбора реперных точек определения модуля деформации Е, МПа, необходимо на опыте нажать правую клавишу мыши и выбрать пункт «Просадка».

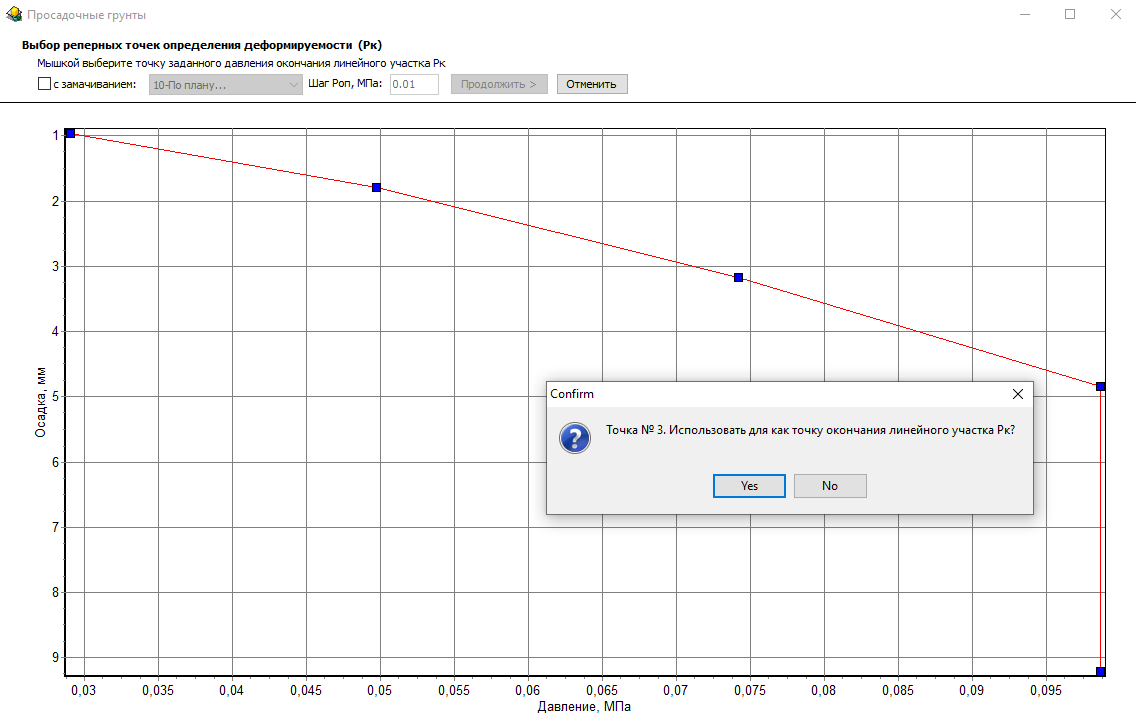

На появившемся графике необходимо выбрать конечную точку линейного участка Psl, при данной форме графика линейная часть может быть принята до точки Рз.

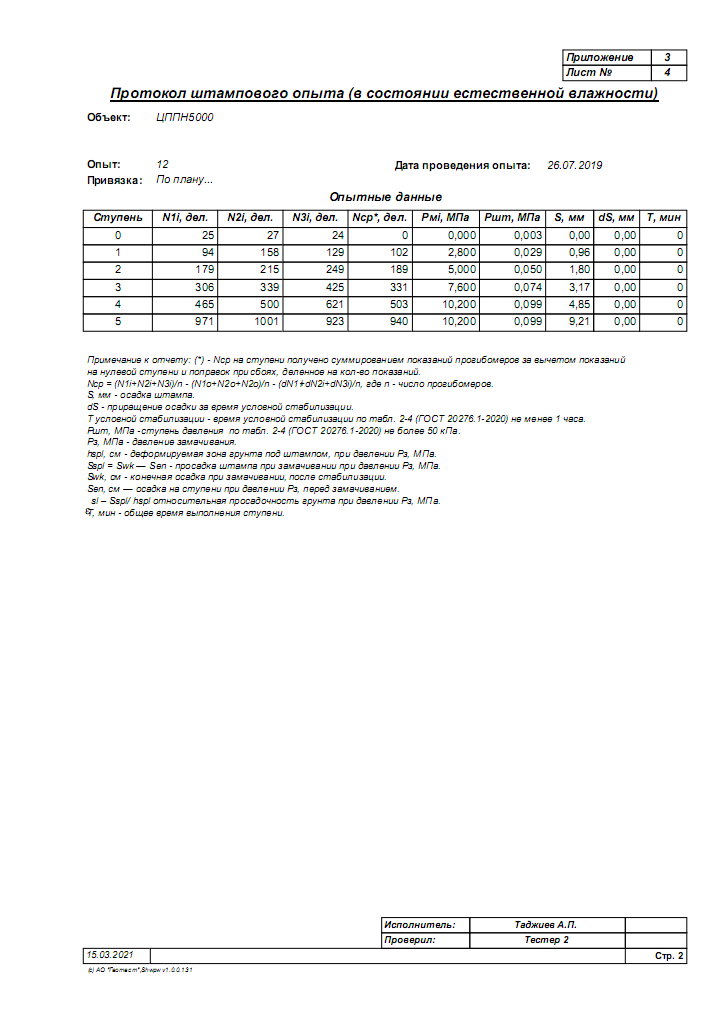

Модуль деформации Е, МПа и коэффициент относительной просадочности Ɛsl для давления замачивания Рз, кПа, будут рассчитаны автоматически и появятся в таблице под графиком в Паспорте опыта/Раздел Отчёты (Приложение 1), а опытные данные в Протоколе опыта (Приложение 2).

4.2. Метод «2 кривых».

Для обработки результатов испытаний по методу «две кривые», в форме Исходные данные опыта следует выбрать методику испытаний «Просадочные: две кривые» (водонасыщенные грунты). В соответствующих окнах следует ввести заданное давление Рз, кПа и расход воды, Q, л.

Для обработки данных по методу «две кривые» необходимо выполнить вход в окно «Просадочные грунты» для опыта, выполненного по методу «одна кривая».

Далее, по запросу программы, указывается конечная точка линейного участка Рsl.

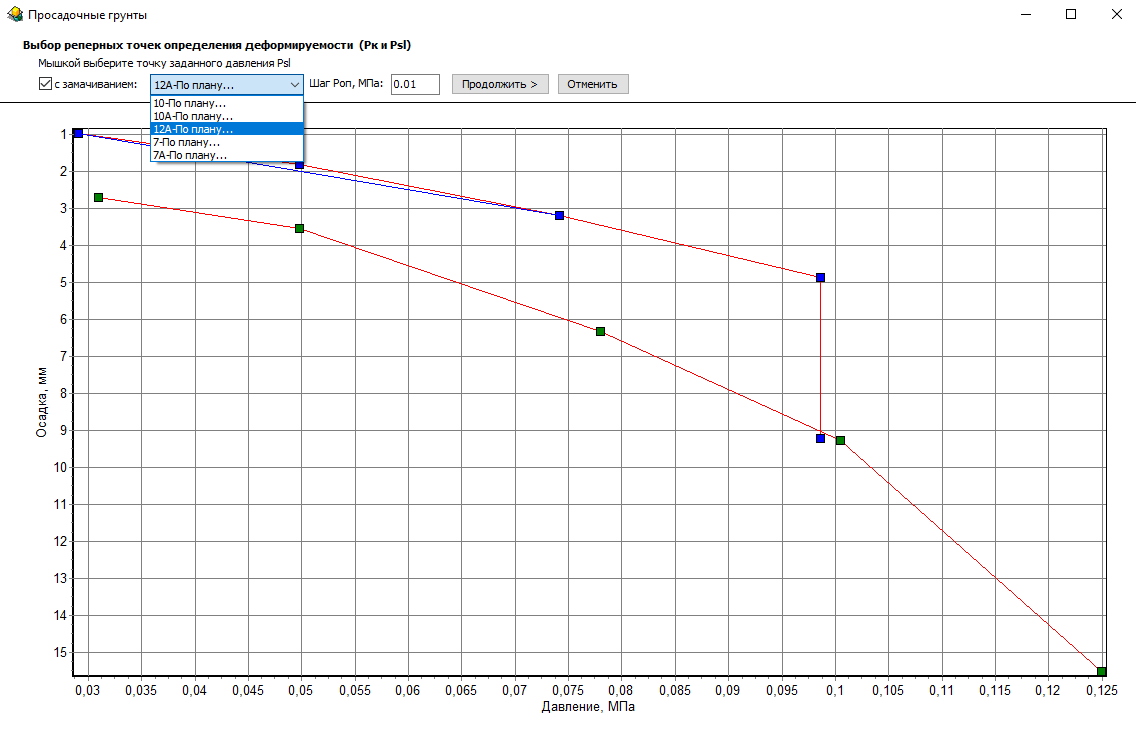

При постановке отметки в поле «с замачиванием», появляется возможность выбора и обработки опыта выполненного в водонасыщенном грунте, по методу

«двух кривых».

После выбора опыта, появляется возможность задания дополнительных параметров для обработки: давление Psl, кПа и шаг давлений под штампом dPшт ,МПа, для расчётов относительной просадочности.

Psl, кПа — точка перегиба графика для замоченного грунта.

При выборе на графике точки с давлением Psl, кПа рассчитывается модуль деформации Еsat, МПа на участке (P`o-Psl) и модуль деформации Е2sat, МПа на участке (Psl — Рз).

Величина относительной просадки Ɛsl рассчитывается для реальных точек давлений, которые попадают в диапазон (Psl — Рз).

При выборе шага dPшт, (в окне программы он назван Шаг Роп,МПа), график из кПа, переходит в масштаб МПа, т.к имеет работать в одинаковых размерностях.

На обоих графиках на основе линейной интерполяции между опытными точками строится ряд давлений с шагом dPшт, МПа, в которых автоматически рассчитывается величина относительной просадки Ɛsl , для полученного ряда, давлений в диапазоне нагрузок (Psl — Рз).

Для каждого давления при расчёте мощность деформируемой зоны hspl, рассчитывается в соответствии с п.Д4, Приложения Д, ГОСТ 20276.1-2020, также на основе линейной интерполяции между опорными точками: 0.05, 0.1, 0.2, 0.3 и 0.4 МПа.

Модули деформации для водонасыщенного грунта: для линейного участка графика Еsat, МПа (в диапазоне давлений P`o-Psl) и для нелинейного участка Е2sat, МПа (в диапазоне давлений Psl-Рз) и давление Psl представлены в та)блице под графиком в «Паспорте испытаний просадочного грунта» по методу «двух кривых» (Приложение 3).

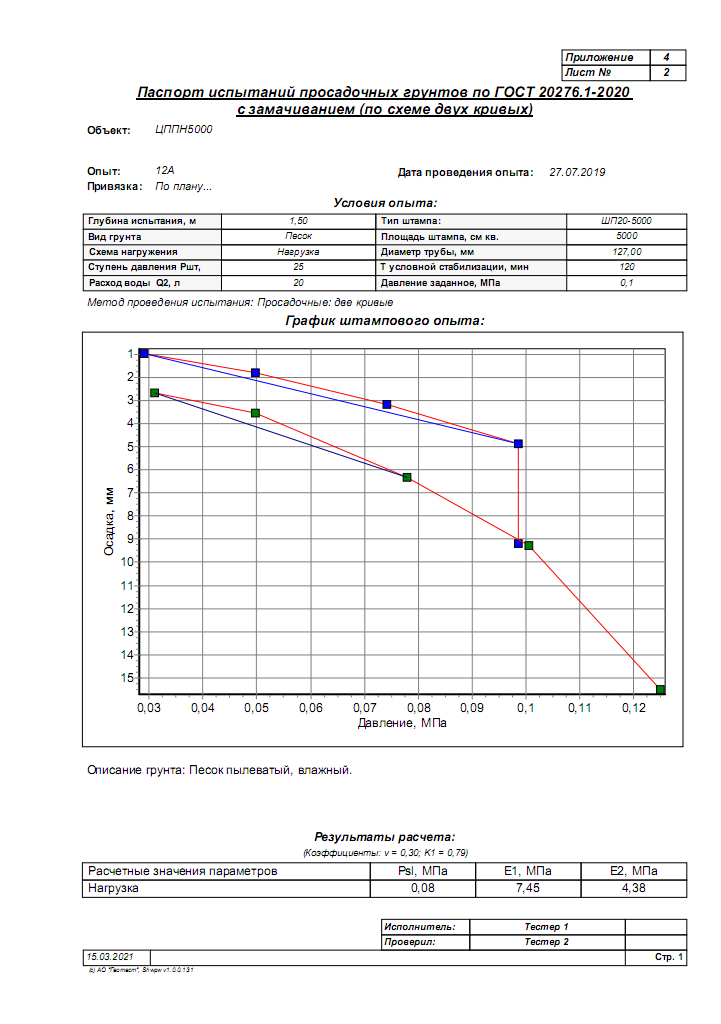

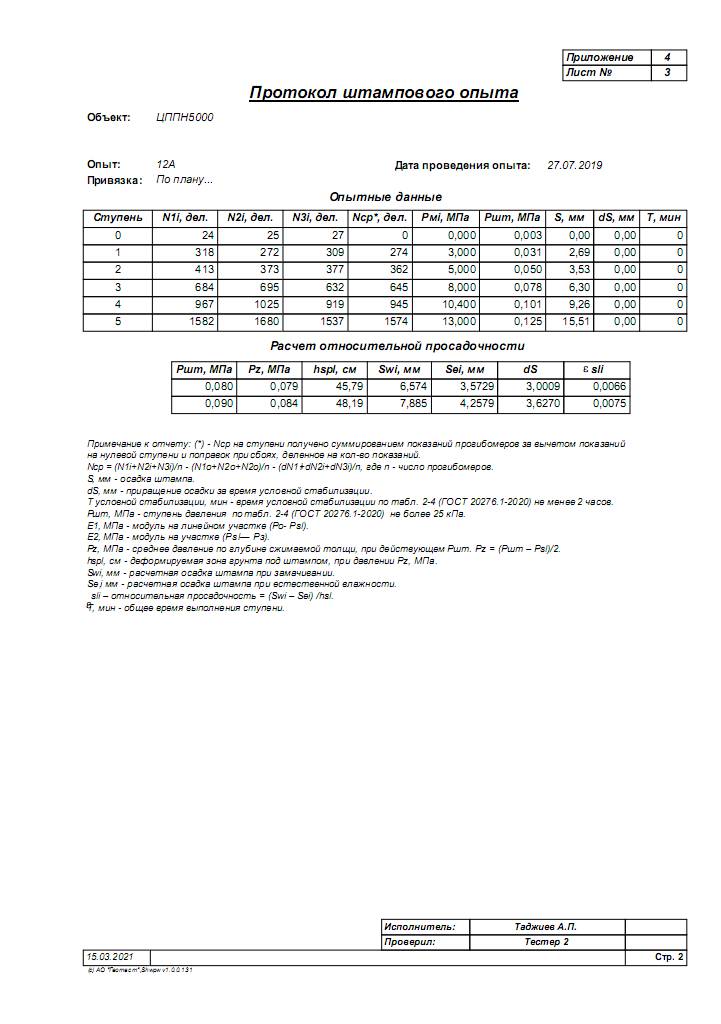

А опытные данные и результаты расчётов относительной просадочности для разных давлений, приведены в Протоколе опыта (Приложение 4).

Все пояснения о параметрах, задействованных в расчётах, даны в Примечании под этой таблицей.

5. Техника для проведения штамповых испытаний.

Предприятие ГЕОТЕСТ давно работает над проблемами автоматизации и электронной фиксации результатов измерений при проведении полевых испытаний грунтов штампами, прессиометрами, статическим и динамическим зондированием.

Для работы со штампами 1-го типа ШП20 с гидравлической нагрузочной системой с усилием до 400 кН, мы можем предложить несколько вариантов полуавтоматического и автоматического оборудования.

5.1. Полуавтоматический вариант оборудования.

Штамп ШП20 с гидравлической нагрузочной системой + комплект КРП1/ВД с контроллером ТЕСТ-ШВК + Компенсатор ГП.

Этот комплект работает под управлением контроллера ТЕСТ-ШВК. Перед началом опыта в контроллер вводятся исходные данные опыта в полном объёме (более подробная информация на сайте), в том числе и нагрузочно - временные параметры для проведения испытания.

Контроллер в процессе проведения опыта, сохраняет все результаты измерений: время, давление, показания датчиков перемещений, с заданным шагом и контролирует выполнение критерия стабилизации (КС).

При выполнении КС на ступени, контроллер подаёт сигнал оператору и предлагает ему задать очередную ступень нагрузки, величина которой показана на дисплее контроллера.

Оператор задаёт следующую ступень нагрузки посредством насосной станции и продолжает опыт. При выдержке на ступени постоянное давление в гидросистеме поддерживается автоматически посредством гидро-пневматического регулятора (Компенсатор ГП), который входит в состав комплекта.

После завершения опыта все результаты измерений из контроллера передаются на ПК в Программу обработки и сохраняются в Базе данных.

Обработка результатов измерений выполняется на ПК в диалоговом режиме Оператором и завершается формированием отчётных документов: Паспорта опыта, Протокола испытания и Графика развития деформаций грунта на ступенях.

Использование такого комплекта оборудования полностью исключает необходимость протоколирования результатов измерений и контроля давления на ступенях нагрузки.

Это существенно снижает трудоёмкость проведения опыта и полностью исключает ошибки оператора, так как при проведении испытания он только следует рекомендациям контроллера ТЕСТ-ШВК для назначения величины нагрузки на ступенях, а выполнение критерия стабилизации (КС) контролирует программа контроллера.

Для обработки результаты измерений автоматически сохраняются в контроллере ТЕСТ-ШВК и передаются в Базу данных программы PNEUMATOR.

При этом Компенсатор ГП является обязательным инструментом при проведении таких испытаний, так как он позволяет точно задавать ступени нагрузки и поддерживать постоянное давление на ступени при существенных деформациях грунта под штампом. Выполнять это посредством гидродомкрата или насосной станции, на протяжении всего опыта, Оператору очень и очень сложно.

Этот полуавтоматический комплект оборудования может использоваться как при проведении испытаний дисперсных песчаных и глинистых грунтов с обычными свойствами, так и при испытаниях просадочных грунтов естественной влажности (метод «1 кривой») и испытаний замоченного грунта (метод «2х кривых»).

Есть ещё два варианта оборудования для проведения штамповых испытаний в полуавтоматическом режиме:

Первый вариант - комплект Штамп ШП20 + комплект КРП1/ВД + Блок П/ВД + Компенсатор ГП.

Этот комплект отличается тем, что трансляция результатов штампового опыта, контроль за ходом испытания и сохранение результатов осуществляется дистанционно, посредством трансляции протокола испытаний на удалённый компьютер (ноутбук) по бескабельному каналу ZieBee.

Второй вариант - Штамп ШП20 + комплект КРП1/ВД + Блок УБ1(п/г) + Компенсатор ГП.

Этот комплект отличается тем, что трансляция результатов штампового опыта, контроль за ходом испытания и сохранение результатов, также осуществляется дистанционно, по каналу БЛЮТУЗ на микрокомпьютер (МК), где формируется общий файл результатов испытаний, который передаётся в Базу данных Программы PNEUMATOR для обработки результатов.

5.2. Автоматический вариант оборудования.

Для проведения испытаний в полностью автоматическом режиме, мы рекомендуем использовать комплект оборудования в составе:

Штамп ШП20 + комплект КРП1/ВД + КАП2 + Компенсатор ГП + Устройство ПГА.

Этот комплект работает под управлением Программы PNEUMATOR, установленной на удалённом компьютере (ноутбуке). Коммуникации между устройствами КАП2 — ноутбук, осуществляются по бескабельному каналу в формате протокола ZieBee.

Оператор, после монтажа оборудования, задаёт в программе исходные данные для проведения опыта и даёт команду начать испытание. Весь опыт проводится без участия оператора в автоматическом режиме, под управлением Программы PNEUMATOR и заканчивается после достижения заданного давления для завершения опыта Рпр, кПа. Все опытные данные сохраняются в Базе данных программы, и после завершения испытания доступны для обработки и формирования отчётных документов: Паспорта штампового опыта и Протокола испытания.

Контроль за ходом испытания, в процессе выполнения опыта, ведётся на мониторе компьютера, причём оператор имеет возможность внести корректировки в программу испытания.

Более подробную информацию по оборудованию для штамповых испытаний можно посмотреть в обзорной статье соответствующего раздела нашего сайта.
